Con il rilascio della versione 4.10.1 di MMS NFTPIso9613 è stata introdotta la possibilità di definire una serie di punti ai quali associare il valore della quota orografica e del
coefficiente Ground Factor per ricavare l’orografia e il Ground Factor in tutti i punti del dominio di calcolo tramite interpolazione.

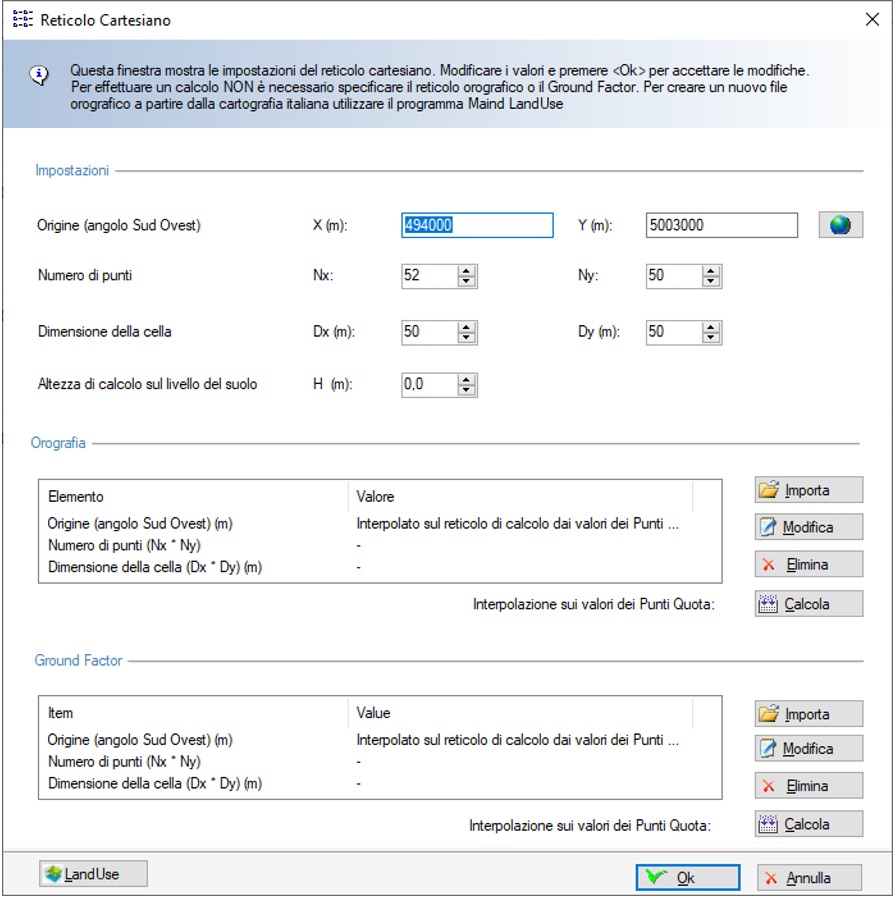

Selezionando nel Navigatore del Progetto la voce Dominio - Reticolo di calcolo e il pulsante Modifica si apre la finestra di modifica del reticolo di calcolo:
Selezionando il pulsante Calcola viene calcolato in ogni punto del dominio di calcolo il valore della quota orografica e/o del Ground Factor interpolando sui valori presenti nella lista dei Punti Quota.
Si tenga presente che l’interpolazione viene effettuata ogni volta che:
- si modifica la lista dei Punti Quota o le caratteristiche di uno di essi;
- si modifica il reticolo di calcolo.
Se, dopo aver calcolato l’orografia o il Ground Factor, si modificano manualmente i valori calcolati nella scheda Reticolo Cartesiano, viene annullata l’impostazione di utilizzo dei Punti Quota; la loro modifica/aggiunta/rimozione
non modificherà più i valori calcolati a meno di non riselezionare l’opzione di calcolo basata sui Punti Quota.

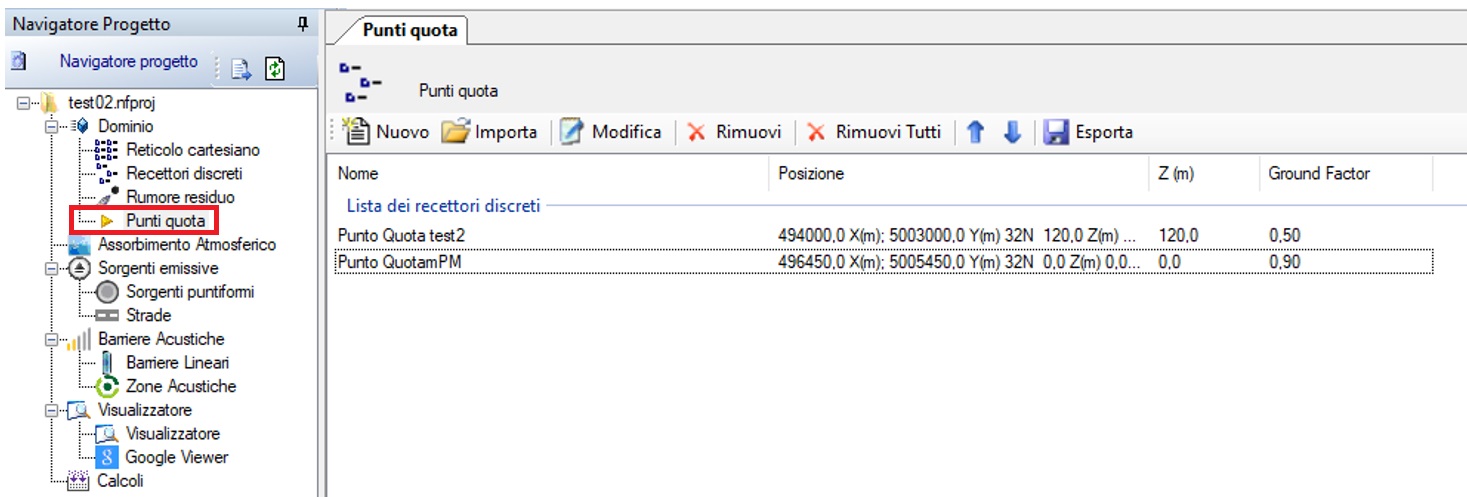

Per inserire/modificare/rimuovere i Punti Quota selezionare nel Navigatore del Progetto la voce Dominio - Punti Quota:
Le azioni disponibili nella finestra sono:
- Nuovo: aggiunge un nuovo punto quota.
- Importa: importa nuovi punti quota da vari tipi di file.
- Modifica: modifica le caratteristiche del punto quota selezionato.
- Rimuovi: rimuove il punto quota selezionato dal progetto.
- Rimuovi tutti: rimuove tutti i punti quota dal progetto.
- Pulsanti di ordinamento: modifica l’ordinamento degli elementi della lista.
- Esporta: esporta gli elementi della lista su file di testo.

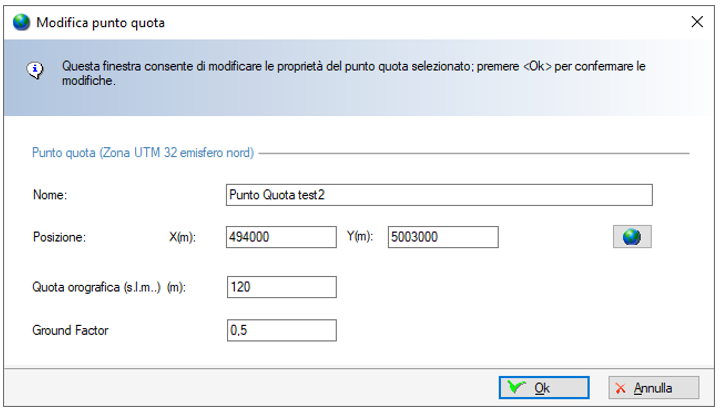

Selezionando il pulsante Modifica si apre la finestra che consente la modifica delle caratteristiche del punto quota selezionato:
Si tenga presente che il parametro Ground Factor ammette solo valori compresi tra 0 e 1 inclusi.
